ЛИР-919Д и BISS-C правильное чтение

[Alard]

Добрый день.
Некоторое время никак не могу понять, как правильно читать линейку ЛИР-ДА7М-1-190-05-4 с протоколом BISS-C.

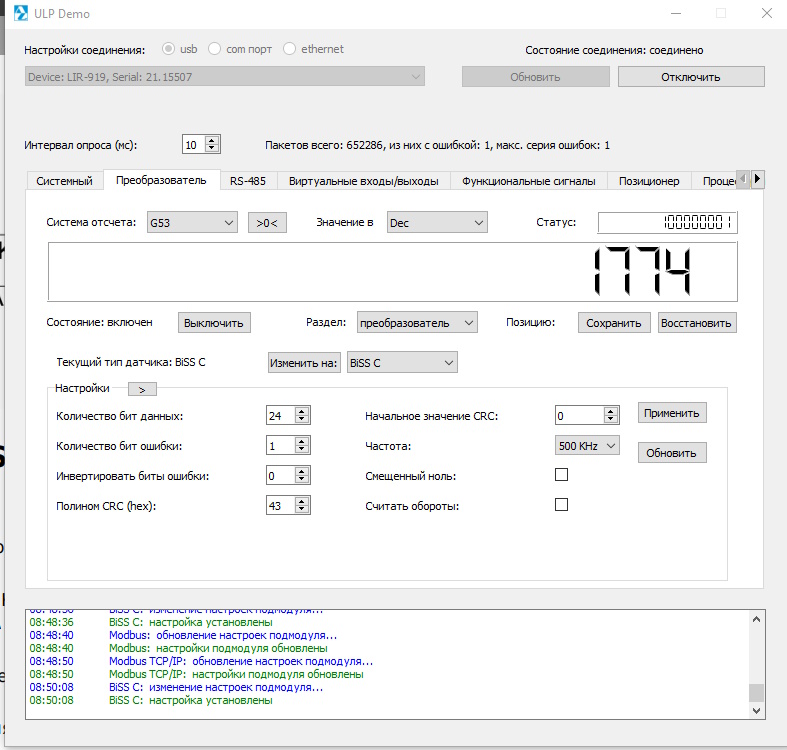

Для тестов подключил к модулю ЛИР-919. Линейка 24 бита, в программе ULP demo задаю "количество бит данных" равным 24.
Результат 1774 нисколько не похож на правду - примерное положение линейки 113500.

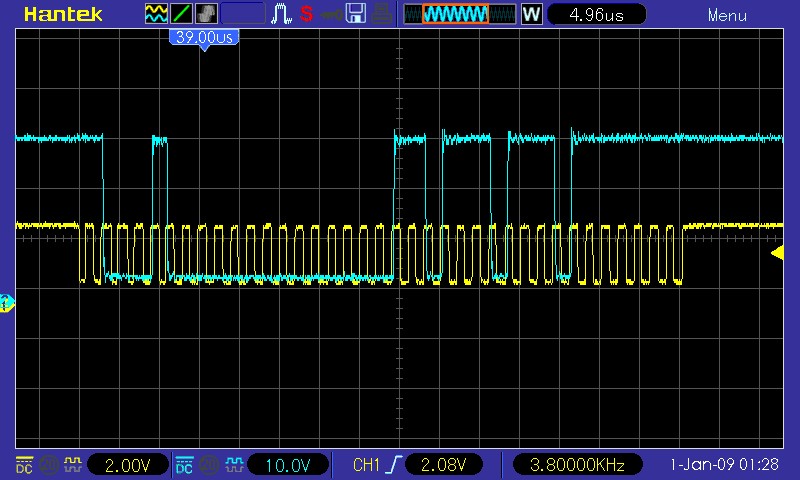

По осциллограмме вообще ничего не разобрать.

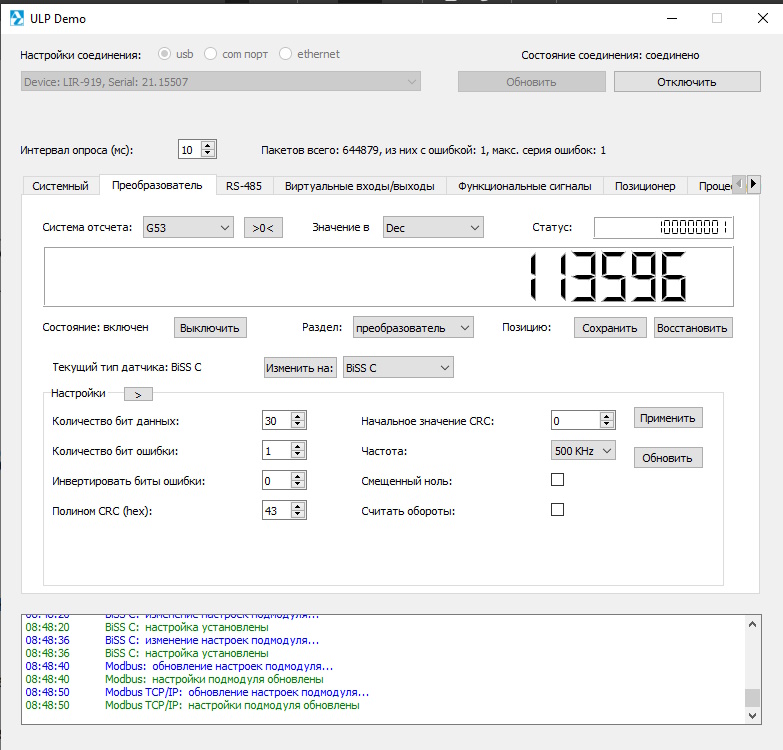

Задаю "количество бит данных" равным 30 - результат 113596, очень похож на правду.

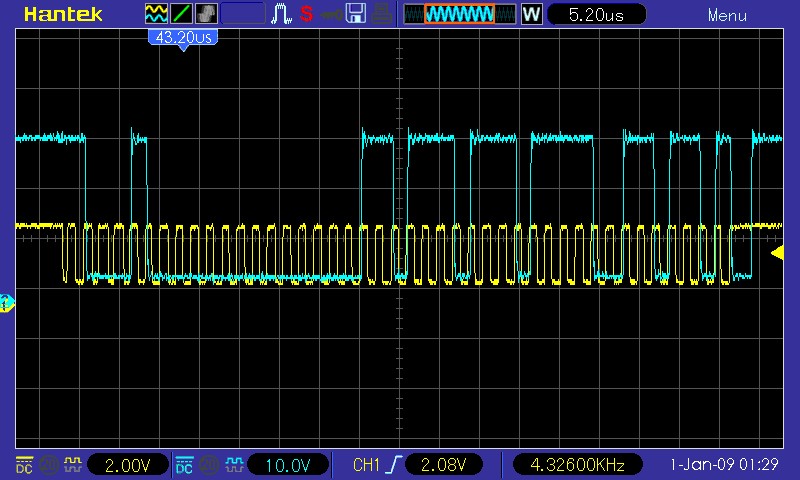

По осциллограмме вроде как можно что то разобрать.
Все эти эксперименты проводятся из-за невозможности нормально прочитать линейку приводом Servotronix.

[Alard]

В продолжение своего вопроса ещё скрины:

[Владимир Чухляев]

Здравствуйте, Alard

Для работы с данной линейкой необходимо установить следующие настройки в модуле интерфейса:
Количество бит данных: 30
Количество бит ошибки: 2
Инвертировать биты ошибки: 3
Полином: 0x43
Начальное значение: 0

[Alard]

Спасибо!
Не очень корректно в ULP Demo указан бит ошибки. Двойка - это вместе с вонингом?
И какой физический смысл числа 3 в параметре "инвертировать бит ошибки"?

[Владимир Чухляев]

Здравствуйте, Alard

Двойка - это вместе с вонингом?

Да


И какой физический смысл числа 3 в параметре "инвертировать бит ошибки"?

Приведение активного уровня статусных бит преобразователя к активному уровню модуля интерфейса.
